Szczegóły Produktu:

Zapłata:

Kontakt

Szczegółowy opis produktu

Materiał:	HT250	Imię:	Kątowe płyty żeliwne 1 klasa Płaskość Elektronika Zastosowanie w przemyśle
Rodzaj:	Typ pusty	Płaskość:	1 klasa
rozmiar:	zgodnie z życzeniem klientów	wykończenie powierzchni:	złom ręczny
High Light:	linijka ze stali nierdzewnej , sześcian mocujący

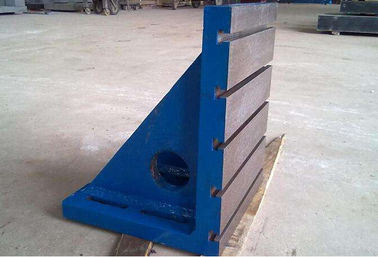

Płyty kątowe z żeliwa 1 stopień Płaskość Zastosowanie w przemyśle elektronicznym

Zapewniona jest dokładność powierzchni podstawy i pionowej.
Podstawa i pionowe powierzchnie są wykańczane.
Na powierzchniach podstawy i pionowych przewidziano otwory podłużne do mocowania obrabianych elementów.
Może być używany jako szablon do obróbki, jeśli jest zainstalowany na centrach obróbczych.
Na wewnętrznej stronie znajduje się podpora do prac dłuższych niż 200 mm.

Specyfikacja żeliwnej płyty kątowej:

Specyfikacja (mm)	Prostopadłość między sąsiedni pomiar powierzchnia			Płaskość i prostoliniowość powierzchni pomiarowej			Płaskość i prostoliniowość powierzchni odniesienia
	Klasa dokładności (μm)
	1	2	3	1	2	3	1	2	3
200 × 200	8	16	30	4	8	16	6	12	24
300 × 200	10	20	40	5	10	20	8	16	30
300 × 300	10	20	40	5	10	20	8	16	30
400 × 300	12	24	45	6	12	24	10	20	40
400 × 400	12	24	45	6	12	24	10	20	40
500 × 400		28	50		14	28		24	48
500 × 500		28	50		14	28		24	48
800 × 600		35	60		18	35		28	55
