Szczegóły Produktu:
Zapłata:
|
| Materiał: | HT250 | Imię: | Stół do łóżka roboczego Żeliwna podstawa T-Slot Podstawa z nakrętką teową |
|---|---|---|---|
| Rodzaj: | Typ pusty | Płaskość: | 1 klasa |
| rozmiar: | zgodnie z życzeniem klientów | wykończenie powierzchni: | złom ręczny |
| High Light: | t szczelina kątowa,aluminiowa t szczelina mocująca |
||

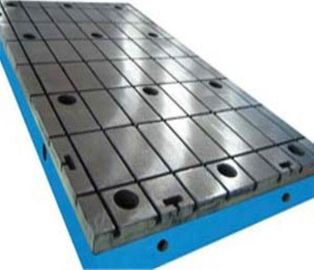

Stół roboczy Stół żeliwny z rowkiem teowym z nakrętką teową
Rowki teowe są obrabiane zgodnie z DIN 650, z popularnymi rozmiarami metrycznymi lub SAE.Rowki teowe można obrabiać do tolerancji szerokości H7 lub H8 za dodatkową opłatą.Głębokość rowków teowych można również zwiększyć w przypadku bardzo dużych obciążeń wyrywających.W zależności od potrzeb, wzdłuż rowka teowego znajdują się odlewane kieszenie umożliwiające wkładanie i wyjmowanie nakrętek teowych.Rowki teowe mogą być obrabiane w kierunku wzdłużnym i poprzecznym, w zależności od wymagań, jak również otwory gwintowane i otwory montażowe.
LEWA: Płyta podstawy ze skrzyżowanymi rowkami teowymi, złączami i zaślepkami uszczelnionymi.Może być ponownie rozmieszczony w wielu różnych konfiguracjach (kształt litery T, 2 oddzielne pola itp.).Płyta zamontowana na gumowych wibroizolatorach o pierwszej częstotliwości drgań własnych około 7 Hz.Wosk ochronny nadal nakładany na powierzchnie płytki.Klient: MTS Powertrain, Ann Arbor, MI.
Precyzja: Zgodnie z normami krajowymi, przepisy dotyczące wykonywania pomiarów,
odpowiednio 1, 2, 3, drobny połysk.
| Specyfikacja (mm) | Tolerancja płaskości (um) | |||
| Stopień 1 | Grade2 | Ocena 3 | Samolot Finihs | |
| 400x400 | 12 | 24 | ||
| 600x400 | 14 | 28 | ||
| 800x500 | 16 | 32 | 80 | |
| 900x600 | 16 | 32 | 80 | |
| 1000x750 | 18 | 36 | 90 | |
| 1000x1000 | 20 | 39 | 96 | |
| 1500x1000 | 25 | 48 | 120 | |
| 2000x1000 | 26 | 52 | 129 | |
| 2000x1500 | 56 | 140 | ||
| 2000x2000 | 60 | 152 | 230 | |
| 2500x1500 | 68 | 168 | 248 | |
| 3000x1000 | 174 | 248 | ||
| 3000x2000 | 184 | 275 | ||
| 3000x3000 | 210 | 300 | ||
| 4000x1000 | 210 | 300 | ||
| 4000x2000 | 219 | 310 | ||
| 4000x3000 | 240 | 360 | ||
| 5000x2000 | 255 | 375 | ||
| 5000x3000 | 287 | 420 | ||
| 6000x2000 | 293 | 430 | ||
| 6000x3000 | 308 | 460 | ||
| 8000x2000 | 370 | 520 | ||
| 8000x3000 | 382 | 570 | ||
