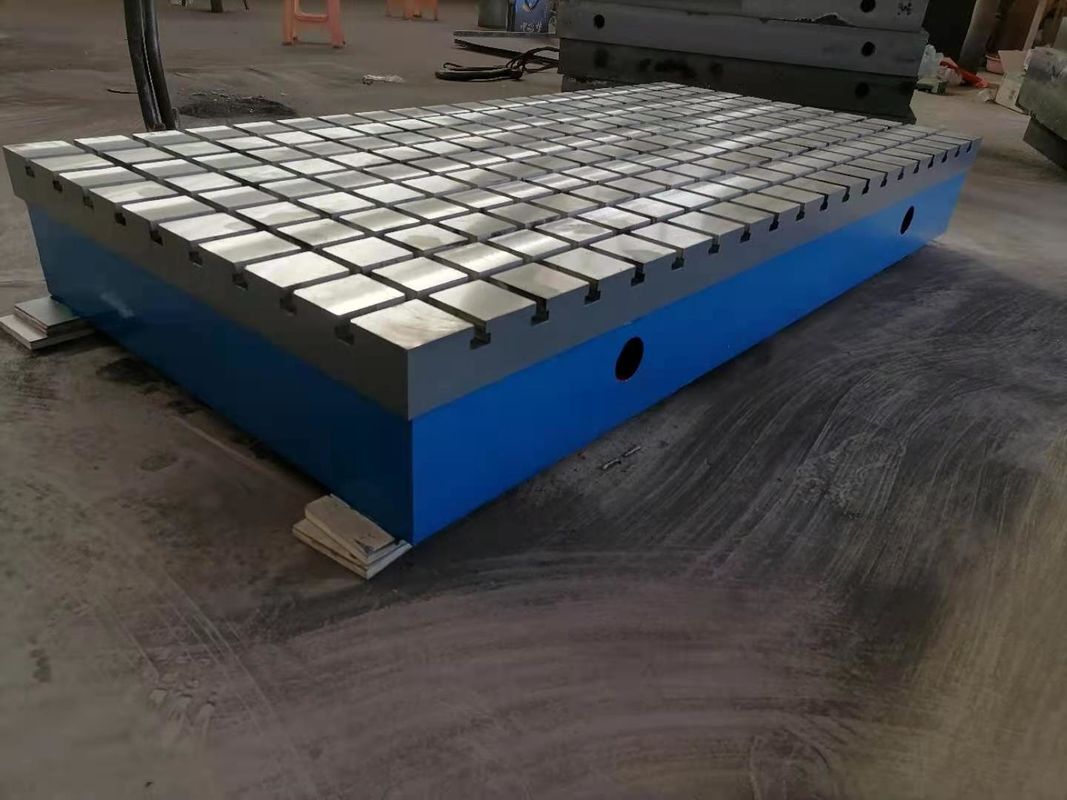

Stół inspekcyjny żeliwny obrabiarki CNC z gniazdem T

Duży Obraz : Stół inspekcyjny żeliwny obrabiarki CNC z gniazdem T

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	OEM
Orzecznictwo:	CO, FORM-E

Zapłata:

Minimalne zamówienie:	1
Cena:	negotiable
Szczegóły pakowania:	z drewna
Czas dostawy:	30 dni
Zasady płatności:	Western Union, T/T
Możliwość Supply:	10/miesiącd

Kontakt

Szczegółowy opis produktu

Materiał:	Żeliwo szare HT250	Nazwa:	Obrabiarki CNC Narzędzia pomiarowe stołu inspekcyjnego z żeliwa z gniazdem T
Gęstość:	7,3-7,85	Temperatura odpuszczania:	600-700 stopni
wykończenie powierzchni:	obróbka skrawaniem	Leczenie starzenia:	Dwa sztuczne starzenie hartujące
Metoda odlewania:	Odlewanie piasku	Standard:	GB4986-85
Twardość:	HB160-240	Powłoka pokrywająca powierzchnię:	olej trawiony i wyłożony tworzywem sztucznym lub pokryty antykorozyjnie
Podkreślić:	t stół inspekcyjny z żeliwa , stół inspekcyjny z żeliwa cnc , t narzędzia pomiarowe z żeliwa

Żeliwna płyta powierzchniowa

Platforma żeliwna nazywana jest platformą, zwaną również płytą żeliwną.Jest to podstawowe narzędzie do pomiaru odniesienia płaszczyzny do kontroli przedmiotu obrabianego, trasowania, debugowania sprzętu, montażu, spawania i nitowania.Platformy żeliwne są klasyfikowane na 0, 1, 2 i 3 według poziomów dokładności.Zasadniczo płyty klasy 0, klasy 1 i klasy 2 są używane jako płaskie płyty do platform inspekcyjnych.Platformy klasy 3 służą do trasowania, montażu, spawania i nitowania.Są szeroko stosowane w produkcji maszyn, inżynierii chemicznej, sprzęcie, lotnictwie, przemyśle naftowym, produkcji samochodów, produkcji oprzyrządowania i innych gałęziach przemysłu.

Akcesoria wspomagające montaż pomostu żeliwnego: wsporniki pomostu, rogatki regulacyjne, kotwy gruntowe, podnośniki itp. Podczas montażu należy dostosować je do poziomu, a obciążenie rozkłada się na poszczególne punkty podparcia.W przypadku stosowania temperatury otoczenia należy unikać wibracji.

Podanie	precyzyjne rozplanowanie, montaż, stoły kontrolne, duże podstawy uchwytów lub maszyn, płyty nastawcze, laboratoryjne płyty testowe lub stabilne powierzchnie dla układów optycznych itp.
Pole	Maszyny, samochody, maszyny rolnicze, metalurgia, kopalnia, energetyka, przemysł stoczniowy, lotnictwo, instrument
Specyfikacja	jednoczęściowy≤4000-10000mm lub DOSTOSUJ
Materiał	Żeliwo o wysokiej wytrzymałości (HT200-HT300)
Standard produkcyjny	GB4986-85 JB/T7974-1999
Klasa dokładności	0, 1, 2, 3 klasa
Standard precyzji	JJG117-2005
Obróbka powierzchniowa	ręczne skrobanie, frezowanie wykańczające lub szlifowane,
Proces produkcji	Projektowanie CAD, formowanie z piasku żywicznego, topienie, odlewanie, obróbka cieplna, obróbka mechaniczna, obróbka powierzchni, pakowanie i wysyłka
Twardość	HB170-240
Charakterystyka	Wysoka precyzja, odporność na zużycie, wielokrotne użytkowanie, długa żywotność (ponad 50 lat), szerokie zastosowanie
Pakiet	Drewniane pudło

Precyzja: Zgodnie z krajowymi normami wykonanie przepisów dotyczących badań pomiarowych,

odpowiednio wynosi 1,2,3, drobny połysk.

Specyfikacja (mm)	Tolerancja płaskości (um)
	Stopień 1	Klasa 2	Ocena 3	Wykończenie samolotu
400x400	12	24
600x400	14	28
800x500	16	32	80
900x600	16	32	80
1000x750	18	36	90
1000x1000	20	39	96
1500x1000	25	48	120
2000x1000	26	52	129
2000x1500		56	140
2000x2000		60	152	230
2500x1500		68	168	248
3000x1000			174	248
3000x2000			184	275
3000x3000			210	300
4000x1000			210	300
4000x2000			219	310
4000x3000			240	360
5000x2000			255	375
5000x3000			287	420
6000x2000			293	430
6000x3000			308	460
8000x2000			370	520
8000x3000			382	570

Stosowanie:

(1) Nadaje się do różnych inspekcji i płaszczyzn wzorcowych do pomiaru dokładności.

(2) Szeroko stosowany jako punkt odniesienia dla kontroli obrabiarek i do kontroli

dokładność wymiarów lub biegnąca różnica z funkcją wykonywania precyzyjnego linekacji.

(3) Jest niezbędnym narzędziem pomiarowym w produkcji maszyn.

Stół inspekcyjny żeliwny obrabiarki CNC z gniazdem T 0
