Materiał: | Żeliwo szare HT250 | Nazwa: | Twardość Inżynierowie wnętrz Powierzchniowa płyta bazowa Żelazna płyta testowa |
---|---|---|---|
Gęstość: | 7,3-7,85 | Temperatura odpuszczania: | 600-700 stopni |
wykończenie powierzchni: | obróbka skrawaniem | Leczenie starzenia: | Dwa sztuczne starzenie hartujące |
Metoda odlewania: | Odlewanie piasku | Błąd wagi: | 5% |
Twardość: | HB160-240 | Standard: | GB/T22095-2008 |
High Light: | inżynierowie wnętrz żeliwne płyty łóżkowe,płyty żeliwne o wysokiej twardości,płyta żeliwna ht250; |

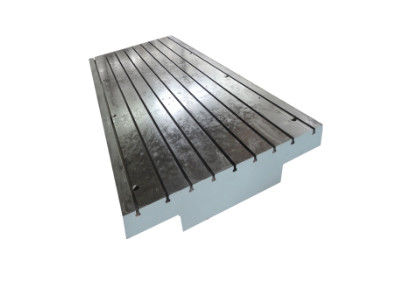

Twardość Inżynierowie wnętrz Powierzchniowa płyta bazowa Żelazna płyta testowa
Platforma żeliwna nazywana jest platformą, zwaną również płytą żeliwną.Jest to podstawowe narzędzie do pomiaru odniesienia płaszczyzny do kontroli przedmiotu obrabianego, trasowania, debugowania sprzętu, montażu, spawania i nitowania.Platformy żeliwne są klasyfikowane na 0, 1, 2 i 3 według poziomów dokładności.Zasadniczo płyty klasy 0, klasy 1 i klasy 2 są używane jako płaskie płyty do platform inspekcyjnych.Platformy klasy 3 służą do trasowania, montażu, spawania i nitowania.Są szeroko stosowane w produkcji maszyn, inżynierii chemicznej, sprzęcie, lotnictwie, przemyśle naftowym, produkcji samochodów, produkcji oprzyrządowania i innych gałęziach przemysłu.
Akcesoria wspomagające montaż pomostu żeliwnego: wsporniki pomostu, rogatki regulacyjne, kotwy gruntowe, podnośniki itp. Podczas montażu należy dostosować je do poziomu, a obciążenie rozkłada się na poszczególne punkty podparcia.W przypadku stosowania temperatury otoczenia należy unikać wibracji.
Stosowanie:
(1) Nadaje się do różnych inspekcji i płaszczyzn wzorcowych do pomiaru dokładności.
(2) Szeroko stosowany jako punkt odniesienia dla kontroli obrabiarek i do kontroli
dokładność wymiarów lub biegnąca różnica z funkcją wykonywania precyzyjnego linekacji.
(3) Jest niezbędnym narzędziem pomiarowym w produkcji maszyn.
Nazwa produktu
|
Platforma żeliwna
|
Materiał
|
HT250-300 QT450-600
|
Temperatura odpuszczania
|
600-700 stopni
|
Miejsce pochodzenia
|
Hebei, Chiny
|
Chropowatość
|
Ra0.8-3.2
|
Gęstość
|
7,3-7,85
|
Podanie
|
Wykonane maszynowo
|
Precyzja
|
1.2.3
|
Leczenie starzenia
|
Dwa sztuczne starzenie hartujące
|
Obróbka powierzchni roboczej:
|
Proces mielenia
|
Precyzja: Zgodnie z krajowymi normami wykonanie przepisów dotyczących badań pomiarowych,
odpowiednio wynosi 1,2,3, drobny połysk.
Specyfikacja (mm) | Tolerancja płaskości (um) | |||
Stopień 1 | Klasa 2 | Ocena 3 | Wykończenie samolotu | |
400x400 | 12 | 24 | ||
600x400 | 14 | 28 | ||
800x500 | 16 | 32 | 80 | |
900x600 | 16 | 32 | 80 | |
1000x750 | 18 | 36 | 90 | |
1000x1000 | 20 | 39 | 96 | |
1500x1000 | 25 | 48 | 120 | |
2000x1000 | 26 | 52 | 129 | |
2000x1500 | 56 | 140 | ||
2000x2000 | 60 | 152 | 230 | |
2500x1500 | 68 | 168 | 248 | |
3000x1000 | 174 | 248 | ||
3000x2000 | 184 | 275 | ||
3000x3000 | 210 | 300 | ||
4000x1000 | 210 | 300 | ||
4000x2000 | 219 | 310 | ||
4000x3000 | 240 | 360 | ||
5000x2000 | 255 | 375 | ||
5000x3000 | 287 | 420 | ||
6000x2000 | 293 | 430 | ||
6000x3000 | 308 | 460 | ||
8000x2000 | 370 | 520 | ||
8000x3000 | 382 | 570 |
