Szczegóły Produktu:
Zapłata:
|
| Materiał: | czarny granit | Aplikacja: | przemysł wysokiej precyzji |
|---|---|---|---|
| Tolerancja: | klasa 00 | Kod HS: | 90179000 |
| Nazwa: | Granitowe płyty powierzchniowe do kontroli o wysokiej precyzji | Metoda pomiaru: | podręcznik |
| Akcesoria opcjonalne: | stojak na płytkę granitową | Standard: | DIN876 II |
| Stosowanie: | Laboratoryjne narzędzie pomiarowe | ||
| High Light: | płaska płyta granitowa o wysokiej precyzji,precyzyjny stół granitowy 6000 × 2000,płaska płyta granitowa 6000 × 2000 |
||

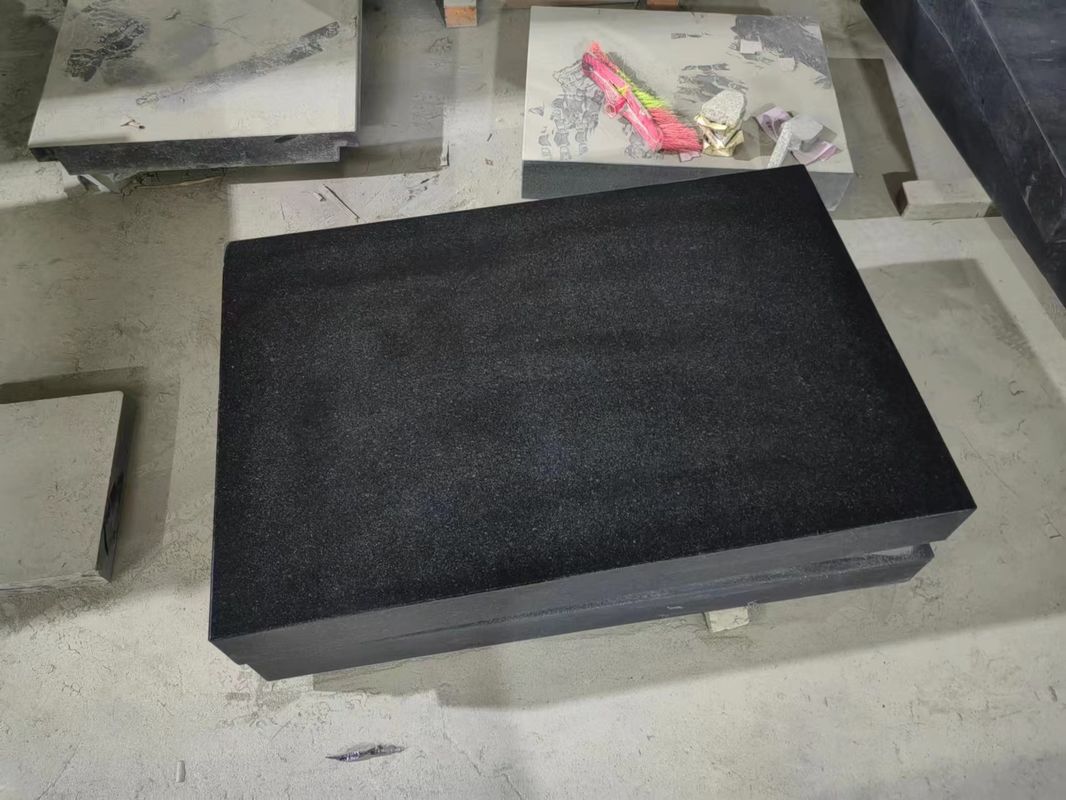

Granitowe płyty powierzchniowe do kontroli o wysokiej precyzji
Granitowe płyty powierzchniowe do kontroli o wysokiej precyzjiZwykle używana jako referencyjna powierzchnia pozycjonująca w testach.Powierzchnia robocza służy jako płaskie odniesienie do inspekcji i rysowania.Użyj tej powierzchni odniesienia, aby porównać ją z rzeczywistą powierzchnią badanego przedmiotu, aby określić wartość błędu.Standardowe specyfikacje granitowej płyty powierzchniowej są płaskie, a granitowa płyta powierzchniowa może być również szczelinowa lub perforowana.Nasza firma może wykonać komponenty lub podstawy zgodnie z wymaganiami użytkownika.
Granitowe płyty powierzchniowe do kontroli o wysokiej precyzji Zaletami są wysoka precyzja, brak elektryzowania się, trwałość, wysoka dokładność pomiaru.Kształt powierzchni roboczej obejmuje prostokąty, kwadraty, koła itp. Poza tym rowki w kształcie litery V, w kształcie litery T, w kształcie litery U, rowki w kształcie jaskółczego ogona, okrągłe otwory, długie otwory itp. Te również można obrabiać.Jest to płaskie referencyjne narzędzie pomiarowe do obrabianego przedmiotu, kontroli sprzętu, trasowania, montażu, spawania, montażu i nitowania.
Zalety:
• Wysokiej jakości materiał i precyzyjny proces obróbki zapewniają jakość produktu.
•Identyfikowalny system kontroli jakości jest godny Twojego zaufania.
•Sprawne zarządzanie magazynem i logistyką zapewnia terminowość dostaw.
•Dwuletnia gwarancja sprawia, że nie musisz się martwić.
Procedura kalibracji płyty granitowejodnosi się do zaawansowanych standardów wiodących krajów, a jego tolerancja płaskości jest zgodna z płytą powierzchniową JB / T 7975-1999:
Klasa 000 =1x(1+d/1000)/μm
Klasa 00 =2x(1+d/1000)/μm
Stopień 0 =4x(1+d/1000)/μm
Stopień 1 = 8x(1+d/1000)/μm
(d to długość przekątnej)
|
Specyfikacja |
Waga (kg) |
Klasa precyzji (μm) |
|||
|
000 |
00 |
0 |
1 |
||
|
300 × 200 × 50 |
17 |
1.5 |
3 |
6 |
12 |
|
300 × 300 × 50 |
19 |
1.5 |
3 |
6 |
12 |
|
400 × 300 × 70 |
25 |
1.5 |
3 |
6 |
12 |
|
400 × 400 × 70 |
48 |
2 |
3.5 |
6.5 |
13 |
|
630 × 400 × 100 |
76 |
2 |
3.5 |
7 |
14 |
|
630 × 630 × 100 |
155 |
2 |
4 |
8 |
16 |
|
800 × 500 × 130 |
156 |
2 |
4 |
8 |
16 |
|
1000 × 630 × 130 |
284 |
2.5 |
4.5 |
9 |
18 |
|
1000 × 750 × 150 |
338 |
2.5 |
5 |
9 |
18 |
|
1000 × 1000 × 150 |
450 |
2.5 |
5 |
10 |
20 |
|
1600 × 1000 × 200 |
963 |
3 |
6 |
12 |
24 |
|
2000 × 1000 × 200 |
1200 |
3.5 |
6.5 |
13 |
26 |
|
1600 × 1600 × 300 |
2312 |
3.5 |
6.5 |
13 |
26 |
|
2000 × 1600 × 300 |
2890 |
3.5 |
7 |
14 |
28 |
|
2500 × 1600 × 300 |
3612 |
4 |
8 |
16 |
32 |
|
3000 × 2000 × 500 |
9030 |
4.5 |
9 |
18 |
36 |
|
4000 × 2000 × 500 |
12040 |
5.5 |
11 |
22 |
44 |
|
6000 × 2000 × 700 |
25284 |
7,5 |
15 |
30 |
60 |
