Szczegóły Produktu:
Zapłata:
|
| Materiał: | czarny granit | Aplikacja: | przemysł wysokiej precyzji |
|---|---|---|---|
| Tolerancja: | klasa 00 | Kod HS: | 90179000 |
| Nazwa: | Płyta gładkości używana do testowania płyty powierzchniowej z czarnego granitu | Metoda pomiaru: | podręcznik |
| Akcesoria opcjonalne: | stojak na płytkę granitową | Standard: | DIN876 II |
| Stosowanie: | Laboratoryjne narzędzie pomiarowe | ||
| High Light: | gładka płyta z czarnego granitu,wysokowydajna płyta z czarnego granitu,płyta granitowa o wysokiej wydajności |
||

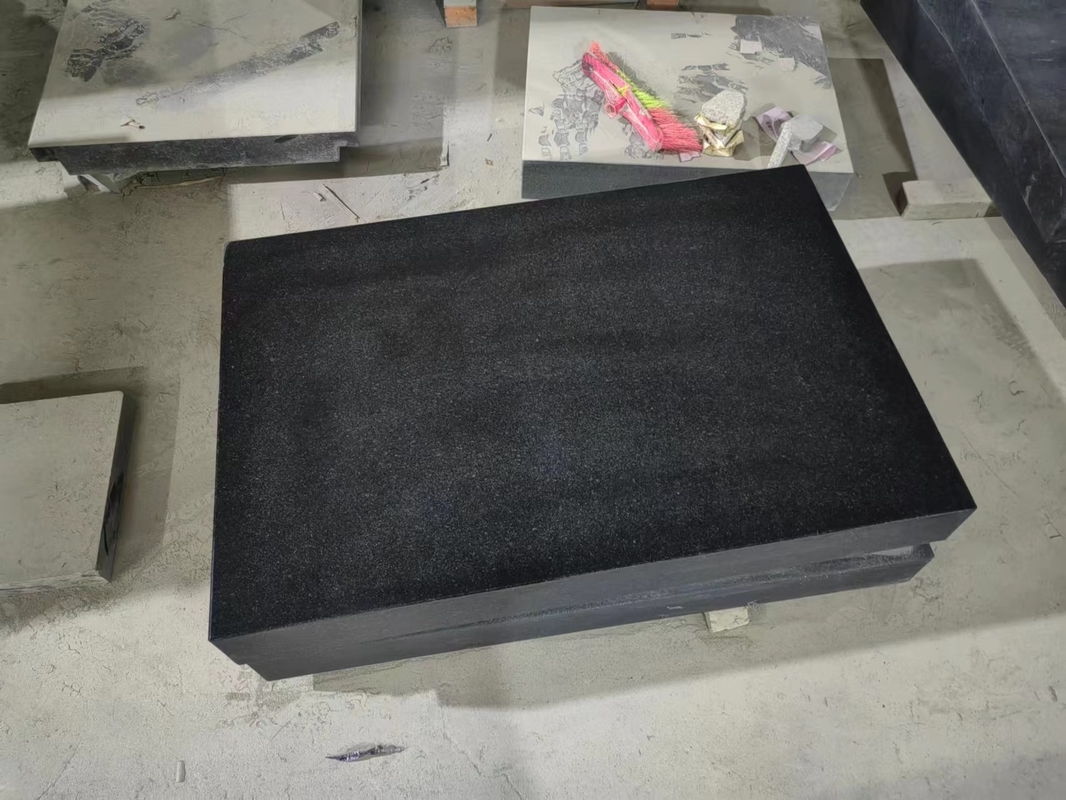

Płyta gładkości używana do testowania płyty powierzchniowej z czarnego granitu
Granitowe płyty powierzchniowe są płaską i płaską powierzchnią używaną jako pozioma przestrzeń odniesienia do pomiaru wymiarów, jest to podstawa do kontroli, wytwarzania narzędzi, pomiarów, plamienia, znakowania i układu.Mogą być wykonane z granitu, metalu, żeliwa lub szkła.
Służąc jako punkt odniesienia dla wszystkich pomiarów, płyty powierzchniowe odgrywają kluczową rolę w sprawdzaniu i kontroli jakości.Ta powierzchnia jest wyjątkowo płaska, co oznacza, że dokładność płaskości od stopnia 00 do stopnia 3 jest poniżej standardu.Warsztaty mechaniczne, wszelkiego rodzaju precyzyjna produkcja, producenci obronni, motoryzacyjny i lotniczy wymagają wąskich tolerancji dla narzędzi warsztatowych, a płyty powierzchniowe są szeroko stosowane do oceny niedokładności lub wypaczonych obszarów na produkowanych częściach.
Ze względu na użytkowanie płytki powierzchniowe należy kalibrować regularnie, przynajmniej raz do dwóch razy w roku, jednak najskuteczniej i długotrwale należy je kalibrować co pół roku.Problemy zwykle pojawiają się w niektórych obszarach o częstym użytkowaniu, więc częsta kalibracja pozwoli upewnić się, że nie zaobserwowano odprysków, wypaczeń lub zużycia.Nierówna powierzchnia wpłynie na sprawne funkcjonowanie całej płytki powodując błędy w pomiarach i przepuszczanie sprawdzanych wadliwych części.
Właściwości materiałowe płyty powierzchniowej:Aby stworzyć idealną płytkę powierzchniową, materiał musi spełniać następujące wymagania.Musi mieć wysoki stopień sztywności Odporność na zużycie i korozję Wolne od wypaczeń, czyli skręcenia
Zalety:
• Wysokiej jakości materiał i precyzyjny proces obróbki zapewniają jakość produktu.
•Identyfikowalny system kontroli jakości jest godny Twojego zaufania.
•Sprawne zarządzanie magazynem i logistyką zapewnia terminowość dostaw.
•Dwuletnia gwarancja sprawia, że nie musisz się martwić.
Procedura kalibracji płyty granitowejodnosi się do zaawansowanych standardów wiodących krajów, a jego tolerancja płaskości jest zgodna z płytą powierzchniową JB / T 7975-1999:
Klasa 000 =1x(1+d/1000)/μm
Klasa 00 =2x(1+d/1000)/μm
Stopień 0 =4x(1+d/1000)/μm
Stopień 1 = 8x(1+d/1000)/μm
(d to długość przekątnej)
|
Specyfikacja |
Waga (kg) |
Klasa precyzji (μm) |
|||
|
000 |
00 |
0 |
1 |
||
|
300 × 200 × 50 |
17 |
1.5 |
3 |
6 |
12 |
|
300 × 300 × 50 |
19 |
1.5 |
3 |
6 |
12 |
|
400 × 300 × 70 |
25 |
1.5 |
3 |
6 |
12 |
|
400 × 400 × 70 |
48 |
2 |
3.5 |
6.5 |
13 |
|
630 × 400 × 100 |
76 |
2 |
3.5 |
7 |
14 |
|
630 × 630 × 100 |
155 |
2 |
4 |
8 |
16 |
|
800 × 500 × 130 |
156 |
2 |
4 |
8 |
16 |
|
1000 × 630 × 130 |
284 |
2.5 |
4.5 |
9 |
18 |
|
1000 × 750 × 150 |
338 |
2.5 |
5 |
9 |
18 |
|
1000 × 1000 × 150 |
450 |
2.5 |
5 |
10 |
20 |
|
1600 × 1000 × 200 |
963 |
3 |
6 |
12 |
24 |
|
2000 × 1000 × 200 |
1200 |
3.5 |
6.5 |
13 |
26 |
|
1600 × 1600 × 300 |
2312 |
3.5 |
6.5 |
13 |
26 |
|
2000 × 1600 × 300 |
2890 |
3.5 |
7 |
14 |
28 |
|
2500 × 1600 × 300 |
3612 |
4 |
8 |
16 |
32 |
|
3000 × 2000 × 500 |
9030 |
4.5 |
9 |
18 |
36 |
|
4000 × 2000 × 500 |
12040 |
5.5 |
11 |
22 |
44 |
|
6000 × 2000 × 700 |
25284 |
7,5 |
15 |
30 |
60 |
