Materiał: | HT250 | Imię: | Płyta podstawy z żeliwnych rowków teowych 4000 x 2000 mm |
---|---|---|---|
Rodzaj: | Typ pusty | Płaskość: | 2 klasa |
rozmiar: | zgodnie z życzeniem klientów | wykończenie powierzchni: | wykończenie obróbki |
Twardość: | 230 | Rozmiar gniazda T.: | M24 |
Odległość szczeliny T.: | 250 mm | Nośność: | 30 ton |
High Light: | Płyta bazowa z rowkiem 4000 x 2000 t,płyta podstawy żeliwna 4000 x 2000,Płyta bazowa z rowkiem HT250 T. |

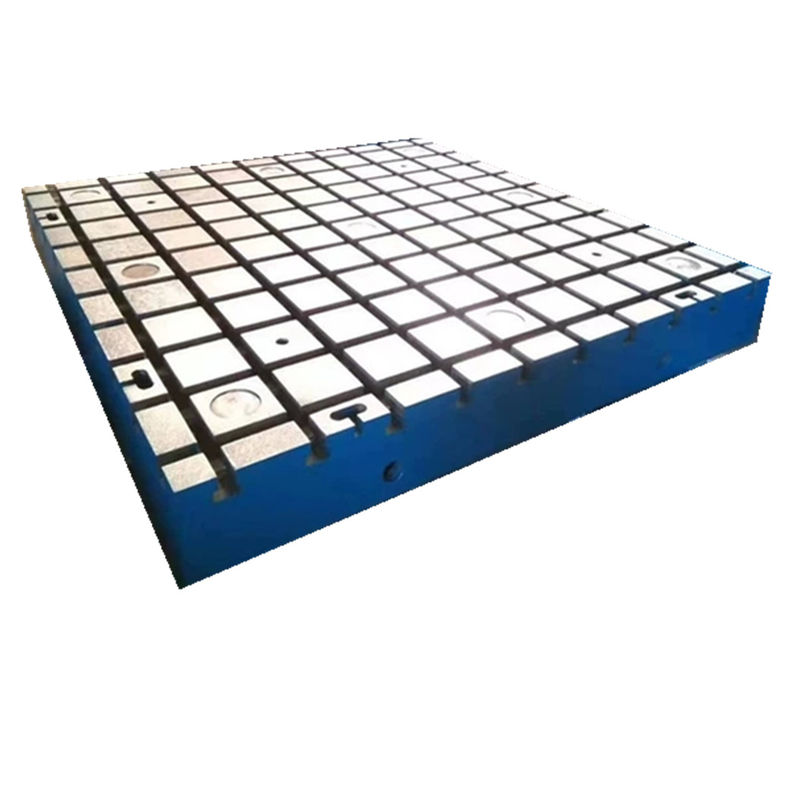

Płyta podstawy z żeliwnych rowków teowych 4000 x 2000 mm
Płyta bazowa z żeliwa szarego T jest wykonana ze specjalnego żeliwa o dużej gęstości z dodatkiem stali.Płyty te pozwalają na szeroką gamę rozwiązań „do pracy”.Standardowe płyty mają twardość Brinella ok.180-200 HB i wytrzymałość na rozciąganie ok.260-300 N / mm2.
Żeliwna płyta bazowa z rowkiem T.są odlewane w specjalnym procesie, który gwarantuje jak najmniejsze naprężenie w odlewanym materiale, zapewniając tym samym optymalną sztywność i stabilność płyty.Płyty są specjalnie zaprojektowane, aby spełnić wymagania klienta.Konstrukcja, wymiary i nośność płyty można dostosować do wielkości i ciężaru trzymanych przedmiotów.
Podkonstrukcja ze wzmocnionego żebrowania w kształcie litery T zapewnia płytom wysoką naturalną sztywność. Żeliwna płyta bazowa z rowkiem T.można dostosować do wymagań obciążenia poprzez liczbę zastosowanych żeber i sposób ich rozmieszczenia.Wielkość rowków teowych w płytach zależy od sił rozciągających i ściskających, którym będą one poddane.
Wszystkie standardowe rozmiary 14, 18, 22, 28, 36 lub 42 mogą być wykonane z pasowaniem zgodnie z DIN 650 w zakresie od H 7 do H 12.
Dostępne są rowki teowe o rozmiarach specjalnych lub pośrednich.Odległość między rowkami teowymi w standardowych płytach wynosi zwykle 150, 200, 250 lub 300 mm.
Tam, gdzie poszczególne płyty są łączone, aby utworzyć płyty podłogowe, wymiary są takie, że odległość między rowkami teowymi stanowi połowę odległości od połączenia doczołowego.Zapewnia to stałą odległość między rowkami teowymi na całej powierzchni.Odległości między rowkami, a także opcje mocowania można również dostosować do własnych wymagań.
W zależności od specyfikacji klienta, płyty mogą mieć poziome szczeliny, gwintowane, pasowane lub znakujące otwory lub otwory.Możemy również zainstalować systemy z obciążeniem sprężynowym punktu zerowego.
Precyzja: Zgodnie z normami krajowymi, przepisy dotyczące wykonywania pomiarów,
odpowiednio 1, 2, 3, drobny połysk.
Specyfikacja (mm) | Tolerancja płaskości (um) | |||
Grade2 | Ocena 3 | Samolot Finihs | ||
1000x750 | 36 | 90 | ||
1000x1000 | 39 | 96 | ||
1500x1000 | 48 | 120 | ||
2000x1000 | 52 | 129 | ||
2000x1500 | 56 | 140 | ||
2000x2000 | 60 | 152 | 230 | |
2500x1500 | 68 | 168 | 248 | |
3000x1000 | 174 | 248 | ||
3000x2000 | 184 | 275 | ||
3000x3000 | 210 | 300 | ||
4000x1000 | 210 | 300 | ||
4000x2000 | 219 | 310 | ||
4000x3000 | 240 | 360 | ||
5000x2000 | 255 | 375 | ||
5000x3000 | 287 | 420 | ||
6000x2000 | 293 | 430 | ||
6000x3000 | 308 | 460 | ||
8000x2000 | 370 | 520 | ||
8000x3000 | 382 | 570 |
Instalacja i regulacja
W przypadku używania płyty powierzchniowej należy najpierw debugować instalację, a następnie można z niej skorzystać.Bez znaczenia praca na płycie powierzchniowej, jeśli nie są one prawidłowo ustawione.Płyta powierzchniowa powinna być ustawiona poziomo, stabilnie bez miejsca na wstrząsy. Najpierw odłóż pad żelazka, a następnie połóż płytkę powierzchniową na żelazku, zdejmij drewnianą obudowę i olej .Pomiar z wypoziomowaniem płytki powierzchniowej, gdy płyta powierzchniowa nie jest wypoziomowana, należy wyregulować stopkę (w trakcie dostosowywania uwagi na bezpieczeństwo)
Uwaga dotycząca użytkowania
1: Aby jak najlepiej wykorzystać płaską płytę na całej długości, aby uniknąć miejscowego szlifowania wklęsłego.
2: Utrzymuj płytę w czystości, zapobiegaj uszkodzeniom przez złom żelaza, piasek ...
3: delikatnie odłóż przedmioty na płytę, zapobiegaj uderzeniu w płaską powierzchnię, gdy powierzchnia płyty uderzy w obrabiany przedmiot lub inne przedmioty, natychmiast napraw uderzenie i wypukłą część.
4: Nie wykonuj żadnych prac młotkowych na płycie powierzchniowej.
5: Po użyciu należy go wyczyścić.Jeśli przez długi czas nie był używany, nie powinien być pokryty olejem antykorozyjnym, aby zapobiec korozji.
